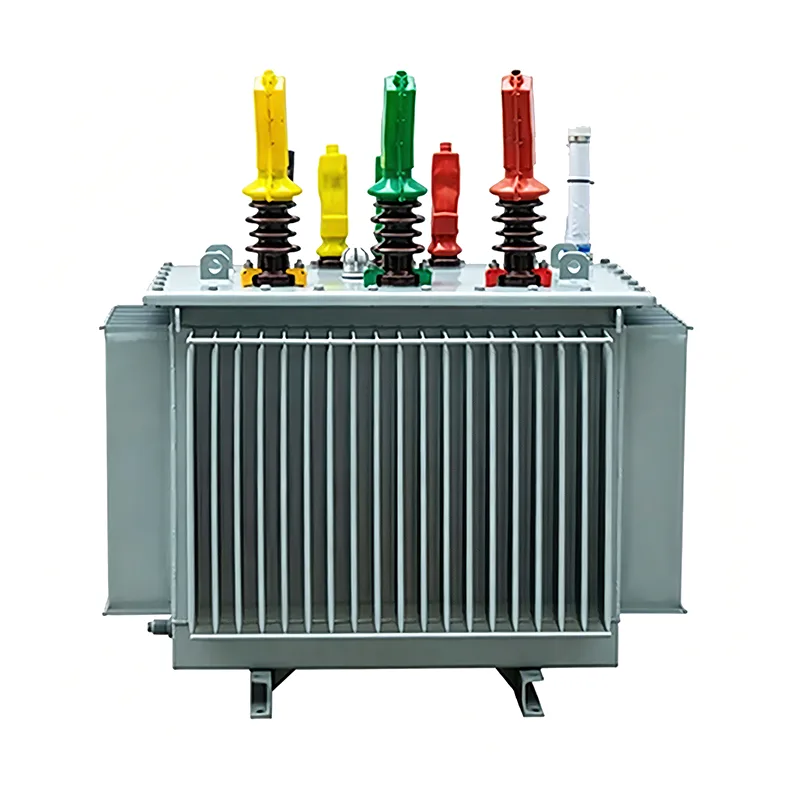

2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர்

யூபியனின் நீடித்த 2 எம்.வி.ஏ ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர், உட்புற, வெளிப்புற மற்றும் பொது இடங்களுக்கு சக்திவாய்ந்த, நிலையான மற்றும் பாதுகாப்பான மின் விநியோகத்தை வழங்குகிறது. அதன் குறைந்த இயக்கச் செலவு, குறைந்த வெப்ப உற்பத்தி மற்றும் குறைந்த உரிமைச் செலவு ஆகியவை பல பயன்பாடுகள் மற்றும் நிறுவனங்களின் தேர்வாக அமைகின்றன. மூடப்பட்ட வடிவமைப்பு பாதுகாப்பு வேலிகள் தேவையில்லாமல் ஒரு கான்கிரீட் தளத்தில் நிறுவ அனுமதிக்கிறது.

2 மெகாவோல்ட் ஆம்பியர் ஸ்டெப்-டவுன் மின்மாற்றிக்கான நிறுவல் தேவைகள்:

(1) 2 MVA ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மரின் அனைத்து கூறுகளும் உடல்களும் பாதுகாப்பாக சரி செய்யப்பட வேண்டும்.

(2) மின் இணைப்புகள் நல்ல நிலையில் இருக்க வேண்டும்; அலுமினிய கடத்திகள் மற்றும் மின்மாற்றிகளுக்கு இடையேயான இணைப்பு செப்பு அலுமினிய மாற்றம் மூட்டுகளைப் பயன்படுத்த வேண்டும்.

(3) ஒரு 2 MVA ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர் பொதுவாக குறைந்த மின்னழுத்த முறுக்கு, உறை மற்றும் வால்வு வகை மின்னல் தடுப்பு ஆகியவற்றின் நடுநிலை புள்ளியால் பகிரப்படுகிறது. தரையிறக்கம் நம்பகமானதாக இருக்க வேண்டும், மேலும் தரையிறங்கும் கம்பியில் துண்டிக்கக்கூடிய இணைப்பு புள்ளி இருக்க வேண்டும்.

(4) மின்மாற்றியின் வெடிப்பு-தடுப்பு வெளியேற்றும் துறைமுகத்தின் முன் எரியக்கூடிய பொருட்கள் எதுவும் இருக்கக்கூடாது.

(5) நிலத்தடி மின்மாற்றி அறையின் கதவுகள், மின்மாற்றி அறைக்கும் விநியோக உபகரண அறைக்கும் இடையே உள்ள கதவுகள் மற்றும் மின்மாற்றி அறைகளுக்கு இடையே உள்ள கதவுகள் தீயில்லாத கதவுகளாக இருக்க வேண்டும்.

(6) குடியிருப்பு கட்டிடங்களில் நிறுவப்பட்ட எண்ணெய் மூழ்கிய மின்மாற்றிகளின் ஒற்றை திறன் 400 kVA ஐ விட அதிகமாக இருக்கக்கூடாது.

(7) 2 MVA ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மரின் ஷெல்லிலிருந்து கதவுக்கான தூரம் 1 மீட்டருக்குக் குறைவாக இருக்கக்கூடாது, சுவருக்கான தூரம் 0.8 மீட்டருக்கும் குறைவாக இருக்கக்கூடாது (அல்லது செயல்பாட்டு சுவிட்ச் பொருத்தப்பட்டிருக்கும் போது 1.2 மீட்டர்).

(8) இயற்கை காற்றோட்டத்தைப் பயன்படுத்தும் போது, ​​மின்மாற்றி அறையின் தளம் வெளிப்புறத் தளத்தை விட 1.1 மீட்டர் உயரத்தில் இருக்க வேண்டும்.

(9) 315 kVA க்கு மேல் திறன் கொண்ட வெளிப்புற ஸ்டெப்-டவுன் மின்மாற்றிகளை துருவங்களில் நிறுவலாம், அதே நேரத்தில் 315 kVA க்கும் அதிகமான திறன் கொண்டவை பிளாட்பாரங்களில் நிறுவப்பட வேண்டும். முதன்மை மற்றும் இரண்டாம் நிலை தடங்கள் இரண்டும் தனிமைப்படுத்தப்பட்ட கம்பிகளைப் பயன்படுத்த வேண்டும். துருவ வகை மின்மாற்றியின் அடிப்பகுதி தரையில் இருந்து குறைந்தது 2.5 மீட்டர் உயரத்திலும், வெளிப்படும் கம்பிகள் தரையில் இருந்து குறைந்தது 3.5 மீட்டர் உயரத்திலும் இருக்க வேண்டும். மின்மாற்றி தளத்தின் உயரம் பொதுவாக 0.5 மீட்டருக்கும் குறைவாகவும், உறையின் உயரம் 1.7 மீட்டருக்கும் குறைவாகவும், மின்மாற்றி உறைக்கும் உறைக்கும் இடையே உள்ள தூரம் 1 மீட்டருக்கும் குறைவாகவும், மின்மாற்றி இயங்கும் மேற்பரப்புக்கும் உறைக்கும் இடையே உள்ள தூரம் 2 மீட்டருக்கும் குறைவாகவும் இருக்கக்கூடாது.

(10) தெளிவாக "நிறுத்து, உயர் மின்னழுத்த ஆபத்து!" 2 MVA ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர் அறையின் கதவுகள் மற்றும் அடைப்புகளில் அடையாளங்கள்.

விண்ணப்பத்தின் நோக்கம்

பொது நோக்கம், தொழில்துறை வளாகங்கள், மின் அறைகள், அடித்தளங்கள், உற்பத்தி ஆலைகள், எஃகு ஆலைகள், கடல் தளங்கள், வணிக வளாகங்கள், இராணுவ வளாகங்கள், செயலாக்க ஆலைகள், மின் விநியோக அமைப்புகள், பொது வசதிகள், பொது இடங்கள் போன்றவை.
