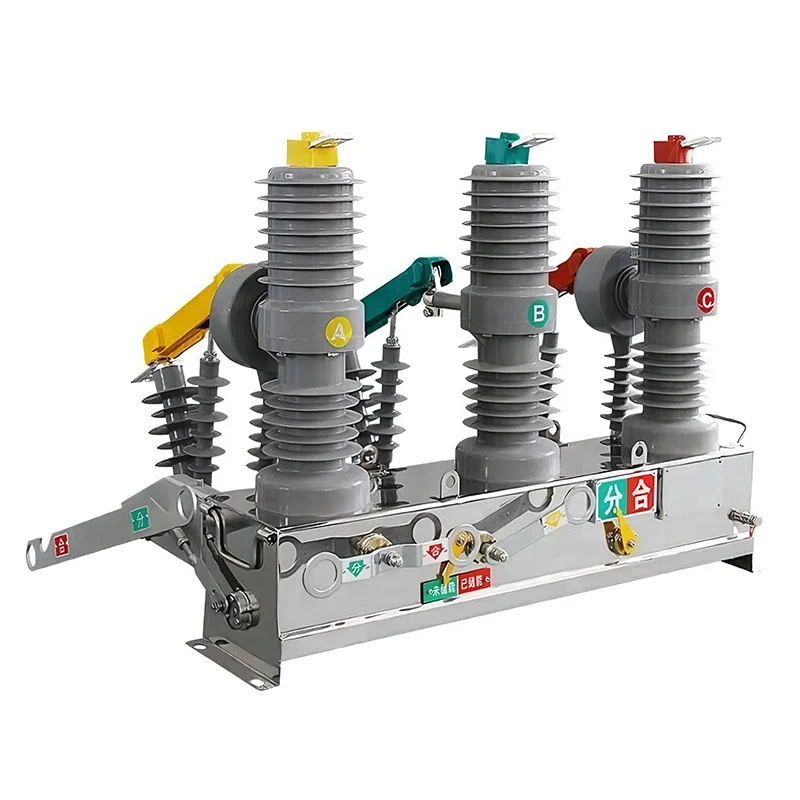

11 KV வெற்றிட சர்க்யூட் பிரேக்கர்

யூபியனில், எங்கள் வடிவமைப்பு 11 kV வெற்றிட சர்க்யூட் பிரேக்கரின் 12kV தரநிலையை மையமாகக் கொண்டுள்ளது, இது 11 kV மின் கட்டத்தின் செயல்திறன் தேவைகளை முழுமையாக உள்ளடக்கி மேம்படுத்துகிறது. பழைய தொழில்நுட்பங்களைப் போலல்லாமல், இந்த சர்க்யூட் பிரேக்கர்கள் வளைவுகளை அணைக்க உயர் வெற்றிட சூழலை நம்பியுள்ளன, இதன் மூலம் மின் கட்டத்தை உறுதிப்படுத்துகிறது மற்றும் பணியாளர்களின் பாதுகாப்பை உறுதி செய்கிறது.

முக்கிய வெற்றிட தொழில்நுட்பத்தைப் புரிந்து கொள்ளுங்கள்

11 Kv வெற்றிட சர்க்யூட் பிரேக்கரில் உள்ள "வெற்றிடம்" என்பது வெற்றிட வில் அணைக்கும் அறைக்குள் இருக்கும் சூழலைக் குறிக்கிறது (பொதுவாக வெற்றிட பாட்டில் என குறிப்பிடப்படுகிறது). இதுவே அமைப்பின் அடிப்படை. காற்று அல்லது எண்ணெயுடன் ஒப்பிடும்போது அதன் உயர்ந்த மின்கடத்தா வலிமை (இன்சுலேஷன் திறன்) காரணமாக, வெற்றிடமானது சிறிய தொடர்பு இடைவெளிகளை அடையலாம் மற்றும் அதிக மின்னழுத்தங்களைத் தாங்கும்.

எங்கள் 11 Kv வெற்றிட சர்க்யூட் பிரேக்கர் செயல்பாட்டில் இருக்கும்போது, ​​நிரந்தரமாக சீல் செய்யப்பட்ட வெற்றிட அறைக்குள் தொடர்பு பிரிப்பு ஏற்படுகிறது. வாயு மூலக்கூறுகள் இல்லாததால், வளைவை பராமரிக்க கிட்டத்தட்ட எதுவும் இல்லை, இதனால் விரைவான தவறு தனிமைப்படுத்தலை அடைகிறது.

ஆர்க் அணைப்பதில் வெற்றிட ஆர்க் அணைக்கும் அறையின் பங்கு

எங்கள் உபகரணங்களின் வளைவை அணைக்கும் செயல்முறை துல்லியமானது மற்றும் உடனடியானது. அதன் செயல்பாட்டுக் கொள்கையை செயல்படுத்த எங்கள் வடிவமைப்பு இங்கே:

1. தொடர்பு பிரிப்பு: ஒரு தவறு கண்டறியப்பட்டால், தொடர்புகள் பிரிக்கப்படுகின்றன.

2. உலோக நீராவி வில்: தொடர்புப் பொருளில் உள்ள உலோக நீராவியின் காரணமாக, ஒரு வில் சுருக்கமாக உருவாகும்.

3. விரைவான பரவல்: வெற்றிட சூழலின் காரணமாக, உலோக நீராவி மிக வேகமான வேகத்தில் விரிவடைந்து பரவும்.

4. ஜீரோ கிராசிங் சர்க்யூட் பிரேக்கர்: மின்னோட்டம் முதல்முறையாக பூஜ்ஜியத்தைக் கடக்கும்போது, ​​மின்னழுத்தம் உயர்ந்து வளைவை மீண்டும் எரியூட்டும் வேகத்தை விட மின்கடத்தா வலிமையின் வேகமான மீட்பு விகிதத்தின் காரணமாக வில் அணைகிறது.

வெற்றிட சர்க்யூட் பிரேக்கர்களுக்கும் பாரம்பரிய ஆயில்/கேஸ் சர்க்யூட் பிரேக்கர்களுக்கும் இடையே உள்ள வித்தியாசம்

பழங்கால எண்ணெய் அல்லது எரிவாயு சர்க்யூட் பிரேக்கர்களுடன் தொடர்புடைய சுற்றுச்சூழல் மற்றும் பராமரிப்பு பொறுப்புகளை நீக்குவதால் வெற்றிட தொழில்நுட்பத்திற்கு மாறுவதை நாங்கள் பரிந்துரைக்கிறோம். நவீன உள்கட்டமைப்புக்கு சுற்றுச்சூழலுக்கு உகந்த சர்க்யூட் பிரேக்கர்கள் சிறந்த தேர்வாக இருப்பதை பின்வருவது ஒப்பிடுகிறது.

வெற்றிட சர்க்யூட் பிரேக்கர் (VCB) ஆயில்/ஏர் சர்க்யூட் பிரேக்கர்

வளைவை அணைக்கும் திறன்: நடுத்தர/உயர் வெற்றிட (சீல் செய்யப்பட்ட) எண்ணெய் அல்லது சுருக்கப்பட்ட காற்று

பராமரிப்பு: மிகவும் அரிதான (வாழ்நாள் சீல்) உயர் (எண்ணெய் மாற்றுதல், தொடர்புகளை சுத்தம் செய்தல்)

தீ ஆபத்து: எதுவுமில்லை (எண்ணெய் இல்லை மற்றும் SF6 இல்லை) அதிக (எண்ணெய் எரியக்கூடியது)

சேவை வாழ்க்கை: நீண்டது (20-30 ஆண்டுகள்) குறுகியது (பயன்படுத்தும்போது வயதானது)

அளவு: கச்சிதமான மட்டு / பருமனான

சுற்றுச்சூழல் தாக்கம்: சுற்றுச்சூழல் பாதுகாப்பு/எண்ணெய் கசிவு அல்லது SF6 உமிழ்வுகளின் ஆபத்து

வெற்றிடத் தொழில்நுட்பத்தைப் பயன்படுத்துவதன் மூலம், எங்கள் 11 Kv வெற்றிட சர்க்யூட் பிரேக்கர் பாதுகாப்பானது மட்டுமல்லாமல், சாதனத்தின் முழு ஆயுட்காலம் முழுவதும் இயக்கச் செலவைக் கணிசமாகக் குறைக்கிறது.

மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் தற்போதைய அளவுருக்கள்

இந்த சாதனங்கள் 11kV பவர் சப்ளை நெட்வொர்க்கில் பயன்படுத்தப்பட்டாலும், தேவையான பாதுகாப்பு விளிம்பை உறுதி செய்வதற்காக 11kV வெற்றிட சர்க்யூட் பிரேக்கரின் மதிப்பிடப்பட்ட மின்னழுத்தம் 12kV ஆகும். மதிப்பிடப்பட்ட தொடர்ச்சியான மின்னோட்டம் சாதாரண செயல்பாட்டின் போது ஒரு சர்க்யூட் பிரேக்கர் தாங்கக்கூடிய சுமை திறனை தீர்மானிக்கிறது. குறிப்பிட்ட சுமை தேவைகளைப் பூர்த்தி செய்ய நாங்கள் நெகிழ்வான உள்ளமைவுகளை வழங்குகிறோம்:

மதிப்பிடப்பட்ட மின்னோட்டம் 630A: நிலையான விநியோக ஊட்டிகள் மற்றும் சிறிய தொழில்துறை சுமைகளுக்கு ஏற்றது.

1250A முதல் 1600A வரை: முக்கியமாக உள்வரும் கோடுகள் மற்றும் கனரக தொழில்துறை இயந்திரங்களுக்காக வடிவமைக்கப்பட்டுள்ளது.

தனிப்பயனாக்கம்: குறிப்பிட்ட சுவிட்ச் கியர் உள்ளமைவுகளின் அடிப்படையில் அதிக மதிப்பிடப்பட்ட மதிப்புகள் வழங்கப்படலாம்.

ஷார்ட் சர்க்யூட் உடைக்கும் திறன் மற்றும் இணக்கம்

எந்த வெற்றிட சர்க்யூட் பிரேக்கரின் மிக முக்கியமான செயல்பாடு தவறுகளின் பாதுகாப்பான துண்டிப்பு ஆகும். எங்கள் 11 Kv வெற்றிட சர்க்யூட் பிரேக்கரில் 20kA முதல் 31.5kA வரையிலான குறுகிய-சுற்று முறிவு திறன் உள்ளது, இது கீழ்நிலை உபகரணங்களை சேதப்படுத்தாமல் பெரிய தவறு நீரோட்டங்களை உடனடியாக அழிக்கும் திறனை உறுதி செய்கிறது.

உலகளாவிய உற்பத்தி தரங்களை நாங்கள் கண்டிப்பாக கடைபிடிக்கிறோம். ஒவ்வொரு யூனிட்டிலும் வெற்றிட சர்க்யூட் பிரேக்கர் (VCB) பொருத்தப்பட்டுள்ளது, இது IEC 62271-100 தரநிலையுடன் இணங்குகிறது, இது டைவர்ஸ் மத்தியில் செயல்திறன் நிலைத்தன்மையை உறுதி செய்கிறது.
