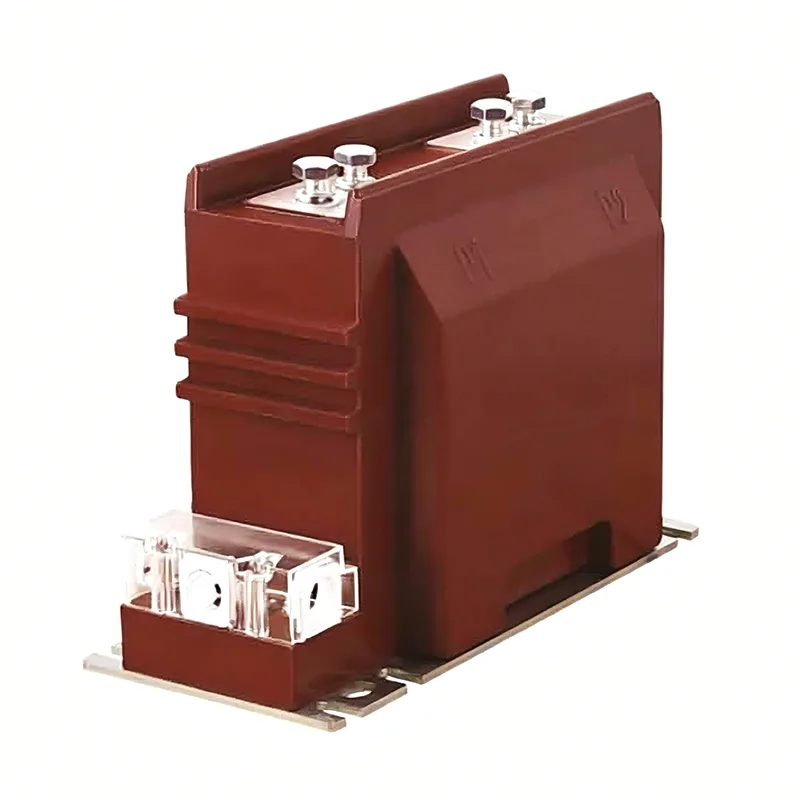

11 Kv தற்போதைய மின்மாற்றி

யூபியனின் உயர்தர 11 Kv மின்னோட்ட மின்மாற்றி தற்போதைய மாற்றம் மற்றும் மின்சார தனிமைப்படுத்தலில் ஒரு பங்கு வகிக்கிறது. மின் உற்பத்தி, உருமாற்றம், பரிமாற்றம், விநியோகம் மற்றும் நுகர்வுக் கோடுகளின் மின்னோட்டம் சில ஆம்பியர்களில் இருந்து பல்லாயிரக்கணக்கான ஆம்பியர்கள் வரை மாறுபடும். அளவீடு, பாதுகாப்பு மற்றும் கட்டுப்பாடு ஆகியவற்றின் வசதிக்காக, ஒப்பீட்டளவில் சீரான மின்னோட்டத்திற்கு மாற்றுவது அவசியம். கூடுதலாக, வரியில் மின்னழுத்தம் பொதுவாக அதிகமாக உள்ளது, மேலும் நேரடி அளவீடு மிகவும் ஆபத்தானது. சமீபத்திய, சிறந்த விற்பனையான, மலிவு விலை மற்றும் உயர்தர 11 kV மின்னோட்ட மின்மாற்றிகளை வாங்குவதற்கு Dahu Electric உங்களை எங்கள் தொழிற்சாலைக்கு அன்புடன் அழைக்கிறது. உங்களுடன் பணியாற்ற நாங்கள் எதிர்நோக்குகிறோம்.

11 Kv தற்போதைய மின்மாற்றி மாடல்

முதல் எழுத்து: எல் - தற்போதைய மின்மாற்றி

இரண்டாவது கடிதம்: A - சுவர் பாணி மூலம்; Z-தூண் வகை; எம்-பஸ்பார் வகை; டி - வகை மூலம் ஒற்றை திருப்பம்; வி - தலைகீழ் அமைப்பு; ஜே - பூஜ்ஜிய வரிசை

அடிப்படை கண்டறிதல் நோக்கங்களுக்காக; W - எதிர்ப்பு மாசு; ஆர் - வெற்று முறுக்கு வகை

மூன்றாவது எழுத்து: Z - எபோக்சி பிசின் வார்ப்பு வகை; சி - பீங்கான் காப்பு; கே - எரிவாயு காப்பிடப்பட்ட நடுத்தர; டபிள்யூ - மைக்ரோகம்ப்யூட்டர் பாதுகாப்பிற்கான சிறப்பு

நான்காவது கடிதம்: பி - பாதுகாப்பு நிலையுடன்; சி - வேறுபட்ட பாதுகாப்பு; D-D நிலை; கே - மேம்படுத்தப்பட்ட வகை; ஜே - மேம்படுத்தப்பட்ட ZG

ஐந்தாவது இலக்கம்: மின்னழுத்த நிலை தயாரிப்பு வரிசை எண்

தேர்வு அடிப்படை

மதிப்பிடப்பட்ட மின்னழுத்தம்

தற்போதைய மின்மாற்றியின் மதிப்பிடப்பட்ட மின்னழுத்தம் நிறுவல் புள்ளி வரியின் மதிப்பிடப்பட்ட மின்னழுத்தத்தை விட அதிகமாக இருக்க வேண்டும்.

உருமாற்ற விகிதம்

ஒவ்வொருவரும் ஒரு சுமையின் அடிப்படையில் தற்போதைய ஐசியைக் கணக்கிட்டு தற்போதைய மின்மாற்றி விகிதத்தைத் தேர்வு செய்ய வேண்டும். தற்போதைய மின்மாற்றிகளின் (20, 30, 40, 50, 75, 100, 150, 2 × a/C போன்றவை) முதன்மைப் பக்கத்தின் மதிப்பிடப்பட்ட மின்னோட்ட விகிதத்திற்கு பல்வேறு குறிப்புகள் உள்ளன, மேலும் இரண்டாம் பக்கத்தின் மதிப்பிடப்பட்ட மின்னோட்டம் பொதுவாக 1A அல்லது 5A ஆகும். அவற்றில், 2 × a/C என்பது ஒரே தயாரிப்புக்கு இரண்டு தற்போதைய விகிதங்கள் இருப்பதைக் குறிக்கிறது, இது தயாரிப்பின் இணைக்கும் துண்டுகளின் வயரிங் முறையை மாற்றுவதன் மூலம் அடைய முடியும். தொடரில் இணைக்கப்படும் போது, ​​தற்போதைய விகிதம் a/c ஆகவும், இணையாக இணைக்கப்படும் போது, ​​தற்போதைய விகிதம் 2 × a/C ஆகவும் இருக்கும். பொதுவாக, தற்போதைய மின்மாற்றிகளை அளவிடுவதற்கான தற்போதைய மாற்று விகிதத்தின் தேர்வு, அவற்றின் மதிப்பிடப்பட்ட மின்னோட்டம் I1n வரியில் உள்ள சுமை மின்னோட்டத்தை விட குறைவாக இல்லை என்பதை உறுதிப்படுத்த வேண்டும் (அதாவது, கணக்கிடப்பட்ட IC). வரியில் சுமை கணக்கீடு மின்னோட்டம் 350A ஆக இருந்தால், தற்போதைய மின்மாற்றியின் மாற்று விகிதம் 400/5 ஆக தேர்ந்தெடுக்கப்பட வேண்டும். பாதுகாப்பிற்காகப் பயன்படுத்தப்படும் 11 Kv மின்னோட்ட மின்மாற்றியின் துல்லியத் தேவைகளை உறுதிசெய்ய, உருமாற்ற விகிதத்தை பெரிதாகத் தேர்ந்தெடுக்கலாம்.

துல்லிய நிலை தேர்வு கொள்கை: பில்லிங் மற்றும் மீட்டரிங் பயன்படுத்தப்படும் தற்போதைய மின்மாற்றியின் துல்லிய நிலை 0.5 நிலைக்கு குறைவாக இருக்கக்கூடாது; ஒவ்வொரு உள்வரும் மற்றும் வெளிச்செல்லும் சுற்றுகளில் சுமை மின்னோட்டத்தின் அளவைக் கண்காணிக்கப் பயன்படுத்தப்படும் அம்மீட்டர் 1.0-3.0 நிலை மின்னோட்ட மின்மாற்றிகளைப் பயன்படுத்த வேண்டும். துல்லியப் பிழையானது குறிப்பிட்ட மதிப்பை விட அதிகமாக இல்லை என்பதை உறுதி செய்வதற்காக, தற்போதைய மின்மாற்றியின் இரண்டாம் நிலை சுமை (வோல்ட் ஆம்பியர்) பொதுவாக சரிபார்க்கப்படுகிறது, மேலும் மின்மாற்றியின் இரண்டாம் நிலை சுமை S2n மதிப்பிடப்பட்ட சுமை S2n ஐ விட அதிகமாக இல்லை, இதனால் தேர்ந்தெடுக்கப்பட்ட துல்லியத்திற்கு உத்தரவாதம் அளிக்கப்படும். துல்லிய சரிபார்ப்பு சூத்திரம்: S2 ≤ S2n.
