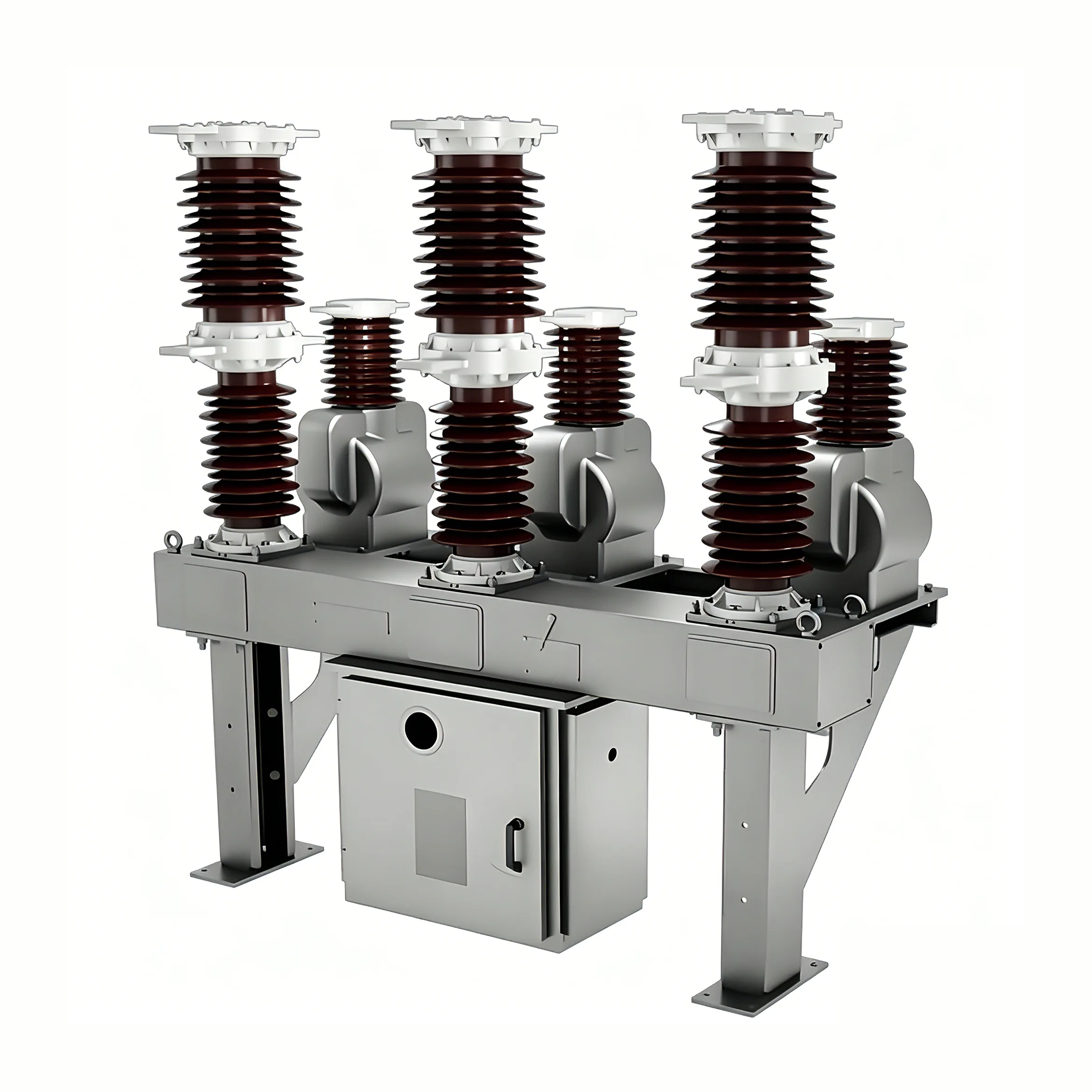

40.5kv ஸ்விட்ச் ரீக்ளோசர்

40.5kv சுவிட்ச் பிரேக்கர் (இனி "சர்க்யூட் பிரேக்கர்" என குறிப்பிடப்படுகிறது) என்பது மேம்பட்ட வெளிநாட்டு தொழில்நுட்பத்தை அறிமுகப்படுத்தி, சீனாவின் மின்துறையின் சிறப்பியல்புகளுடன் இணைத்து யூபியன் உருவாக்கிய புதிய தலைமுறை வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர் ஆகும். நகர்ப்புற மற்றும் கிராமப்புற மின் கட்டங்களில் 10-35kV வெளிப்புற விநியோக அமைப்புகளுக்கு முக்கியமாகப் பயன்படுத்தப்படுகிறது. சுமை மின்னோட்டம், ஓவர்லோட் மின்னோட்டம் மற்றும் குறுகிய-சுற்று மின்னோட்டம் ஆகியவற்றின் பயன்பாட்டுடன் இணைந்து, இது மற்ற ஒத்த சூழ்நிலைகளிலும் பயன்படுத்தப்படலாம்.

வேலை சூழல்

சுற்றுச்சூழல் வெப்பநிலை: -40℃ முதல் 85℃ வரை

தினசரி வெப்பநிலை வேறுபாடு: 25 ℃

உயரம்: ≤ 2000மீ

காற்றின் வேகம் 35m/s ஐ விட அதிகமாக இல்லை

சாதாரண தீவிர அதிர்வு இல்லை

வலுவான அரிக்கும் வாயுக்கள் அல்லது ஊடகங்கள் இல்லை (அமிலங்கள், காரங்கள், கசடு போன்றவை)

மாசு நிலை: IV

சார்ஜிங் வெப்பநிலை: -40℃ முதல் 85℃ வரை

அம்சங்கள்

40.5kv ஸ்விட்ச் ரீக்ளோசர் என்பது ANSI/IEC தரநிலைகளுடன் இணங்கக்கூடிய மேம்பட்ட வடிவமைப்பு தயாரிப்பு ஆகும், இது ஒரு காந்த ஆக்சுவேட்டர், ஆன்/ஆஃப் சாதனம் (RCWE வகை ACR இல் கைமுறையாக மூடும் சாதனம் இல்லை), 3 தற்போதைய சென்சார்கள், 3 வரை மின்னழுத்த உணரிகள் மற்றும் பாதுகாப்பு வளைவு (நிரல்படுத்தக்கூடிய தகவல்தொடர்பு), நிரலாக்கக்கூடிய நிரலாக்கம் போன்ற செயல்பாடுகள். மென்பொருள், APP கட்டுப்பாட்டு கருவி போன்றவை மற்றும் RWK352 கட்டுப்படுத்தியைப் பயன்படுத்துகிறது.

40.5kv சுவிட்ச் ரீக்ளோசர் என்பது சிலிகான் ரப்பரால் பூசப்பட்ட ஒரு திடமான இன்சுலேட்டட் ரீக்ளோசர் மற்றும் SF6 கேஸ் சீலிங் பயன்படுத்தாது. இந்த ரீக்ளோசர் அதிக க்ரீபேஜ் தூரம் மற்றும் அதிக இன்சுலேஷன் அளவைக் கொண்டுள்ளது, 42kV நிலை, BIL200kV வரை உள்ள அமைப்புகளுக்கு ஏற்றது.

40.5kV சுவிட்ச் ரீக்ளோசர் மூன்று-கட்ட AC 50/60Hz க்காக வடிவமைக்கப்பட்டுள்ளது, 40.5kV மதிப்பிடப்பட்ட மின்னழுத்தத்துடன், வெளிப்புற உயர் மின்னழுத்த சுவிட்ச்கியர்களுக்கு ஏற்றது. முக்கியமாக நகர்ப்புற மற்றும் கிராமப்புற மின் கட்டங்கள், துணை மின்நிலையங்கள் மற்றும் தொழில்துறை மற்றும் சுரங்க நிறுவனங்களின் விநியோக அமைப்புகளில், சுமை மின்னோட்டம், சுமை மின்னோட்டம் மற்றும் குறுகிய-சுற்று மின்னோட்டத்தை உடைக்கப் பயன்படுகிறது. வெற்றிட சர்க்யூட் பிரேக்கர்களின் சிறப்பு செயல்திறன் காரணமாக, அவை அடிக்கடி செயல்பாடு மற்றும் எண்ணெய் இல்லாத மாற்றம் தேவைப்படும் பயன்பாடுகளுக்கு குறிப்பாக பொருத்தமானவை.

இந்த சர்க்யூட் பிரேக்கரின் மாதிரியானது ஒற்றை-கட்ட பிழைகள் மூன்று-கட்ட குறுகிய சுற்றுகளை ஏற்படுத்தாது என்பதை உறுதிப்படுத்த மூன்று-கட்ட பிரிக்கப்பட்ட துருவ அமைப்பை ஏற்றுக்கொள்கிறது. வெற்றிட வில் அணைக்கும் அறை ஒவ்வொரு கட்டத்தின் காப்பு சட்டைகளுக்குள் அமைந்துள்ளது, இது ஒடுக்கத்தால் ஏற்படும் குறுகிய சுற்று தவறுகளின் அபாயத்தை நீக்குகிறது. 40.5kv சுவிட்ச் பிரேக்கரின் வெளிப்புற காப்பு இறக்குமதி செய்யப்பட்ட வெளிப்புற எபோக்சி பிசின் அல்லது சிலிகான் ரப்பர் பொருட்களால் ஆனது, இது சிறந்த ஹைட்ரோபோபிசிட்டி மற்றும் கறைபடியாத செயல்திறனைக் கொண்டுள்ளது, இது அதிக வானிலை எதிர்ப்புத் தேவைகள் மற்றும் கடுமையான இயக்க நிலைமைகளுடன் வெளிப்புற சூழல்களுக்கு ஏற்றதாக அமைகிறது. சர்க்யூட் பிரேக்கர் ஒரு சிறிய ஒட்டுமொத்த அமைப்பைக் கொண்டுள்ளது, ஒரு சிறிய பகுதியை ஆக்கிரமித்துள்ளது, இலகுரக மற்றும் நிறுவ எளிதானது. பெட்டியின் உட்புறம் மின்மாற்றி எண்ணெயால் நிரப்பப்பட்டுள்ளது, ஆனால் சல்பர் ஹெக்ஸாஃப்ளூரைடு வாயுவைக் கொண்டிருக்கவில்லை, எண்ணெய் இல்லாத மாற்றம் மற்றும் சுற்றுச்சூழல் பாதுகாப்பின் தேவைகளைப் பூர்த்தி செய்கிறது.

தயாரிப்பு தரநிலைகள்

இந்த சர்க்யூட் பிரேக்கர் பின்வரும் தரநிலைகளுடன் இணங்குகிறது: GB1984: உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்கள்; GB/T11022: உயர் மின்னழுத்த சுவிட்ச்கியர் மற்றும் கட்டுப்பாட்டு உபகரணங்களுக்கான பொது தொழில்நுட்பத் தேவைகள்; JB3855:3.6~40.5kV வெளிப்புற ஏசி உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் DL/T403:12~40. 5kV AC உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்களை ஆர்டர் செய்வதற்கான தொழில்நுட்ப விவரக்குறிப்புகள் IEC56: AC உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்கள்
