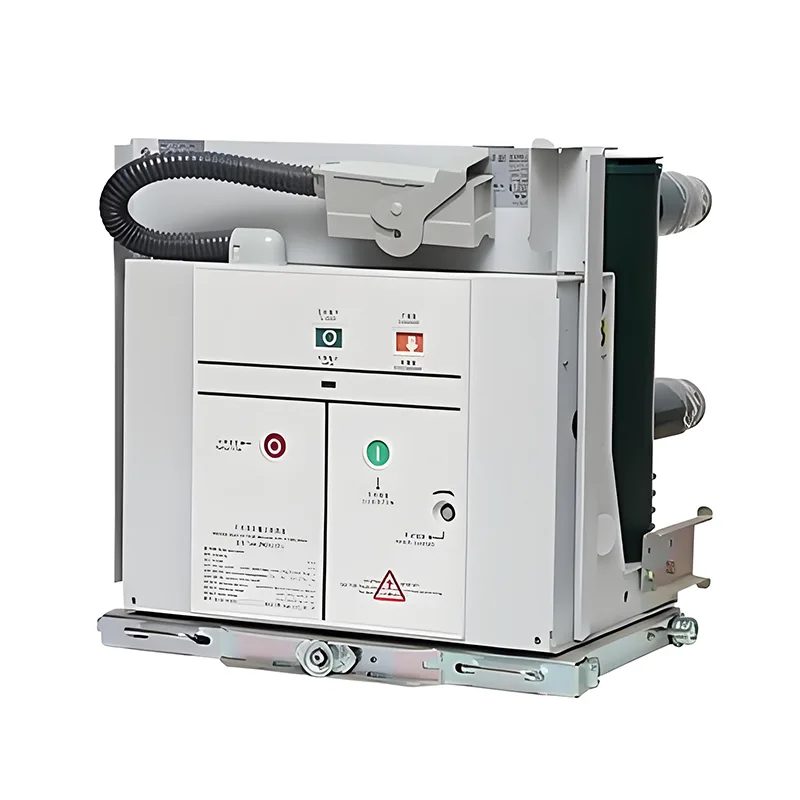

24kv உட்புற விசிபி

யூபியனின் உயர்தர 24kV உட்புற VCB ஆனது 7.2kV~24kV மற்றும் 50/60Hz அதிர்வெண் கொண்ட மின்னழுத்தம் கொண்ட மூன்று-கட்ட AC மின் அமைப்புகளுக்கு ஏற்றது. மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள், பெட்ரோ கெமிக்கல்கள், உலோகம், உற்பத்தி, விமான நிலையங்கள், குடியிருப்புப் பகுதிகள் போன்ற பல துறைகளில் மின் சாதனங்களைக் கட்டுப்படுத்துவதற்கும் பாதுகாப்பதற்கும் பொதுவாக இதைப் பயன்படுத்துகிறோம். மதிப்பிடப்பட்ட மின்னோட்டத்தில் இயக்க அதிர்வெண் குறைவாக இருக்கும் அல்லது பல குறுகிய-சுற்று மின்னோட்டங்கள் தேவைப்படும் சூழ்நிலைகளுக்கு குறிப்பாக பொருத்தமானது,

பயன்பாட்டு சூழல்

a) காற்று வெப்பநிலை: அதிகபட்ச வெப்பநிலை:+40 ℃; குறைந்தபட்ச வெப்பநிலை: -25 ℃

b) ஈரப்பதம்: மாதாந்திர சராசரி ஈரப்பதம் 95%; தினசரி சராசரி ஈரப்பதம் 90%

c) உயரம்: அதிகபட்ச நிறுவல் உயரம்: 2500 மீட்டர்

ஈ) சுற்றுப்புற காற்றில் வெளிப்படையான அரிக்கும் அல்லது எரியக்கூடிய வாயு, நீராவி அல்லது பிற மாசுபாடு இல்லை

இ) அடிக்கடி மற்றும் கடுமையான அதிர்வுகள் இல்லை

குறிப்பு: ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் மற்றும் மதிப்பிடப்பட்ட மின்னோட்டத்தை வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.

முக்கிய அம்சங்கள்

இந்த VCB இன் முக்கிய கூறுகள் சர்வதேச பிராண்ட் சீல் செய்யும் துருவங்கள், வெற்றிட வில் அணைக்கும் அறைகள் மற்றும் முக்கிய கடத்தும் சுற்று கூறுகள் மூலம் சீல் செய்யப்பட்டுள்ளன, அவை வலுவான தாக்க எதிர்ப்பு, தூசி தடுப்பு மற்றும் ஒடுக்கு எதிர்ப்பு செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளன.

24kV இன்டோர் VCB ஆனது வலுவான சுற்றுச்சூழலுக்குத் தகவமைத்துக் கொள்ளும் தன்மையைக் கொண்டுள்ளது மற்றும் இயக்க மற்றும் பராமரிப்புச் செலவுகளைக் கணிசமாகக் குறைக்கும்.

இயக்க பொறிமுறையின் ஒருங்கிணைந்த வடிவமைப்பு மற்றும் சர்க்யூட் பிரேக்கர் உடலின் வகை சோதனை மூலம் சரிபார்க்கப்பட்டது.

24kV இன்டோர் VCB ஆனது E2 நிலை மின் ஆயுட்காலம் மற்றும் M12 நிலை இயந்திர ஆயுட்காலம் ஆகியவற்றைக் கொண்டுள்ளது, இது நீண்ட கால மற்றும் நம்பகமான செயல்திறனை உறுதி செய்கிறது.

சுற்றுச்சூழல் தேவைகள்

சுற்றுச்சூழல் வெப்பநிலை: அதிகபட்ச வெப்பநிலை +40 ℃, குறைந்தபட்ச வெப்பநிலை -15 ℃.

சுற்றுச்சூழல் ஈரப்பதம்: தினசரி சராசரி ஈரப்பதம் ≤ 95%, மாதாந்திர சராசரி ஈரப்பதம் ≤ 90%, தினசரி சராசரி நீராவி அழுத்தம் ≤ 22 × 10 ⁻ 3 MPa, மாத சராசரி நீராவி அழுத்தம் ≤ 1.8 × 30 MPa⁻

உயரம்: 1000 மீட்டருக்கு மிகாமல்.

நில அதிர்வு தீவிரம் நிலை 8 ஐ விட அதிகமாக இருக்கக்கூடாது.

சுற்றியுள்ள காற்று தூசி, புகை, அரிக்கும் மற்றும்/அல்லது எரியக்கூடிய வாயுக்கள், நீராவிகள் அல்லது உப்பு தெளிப்பு ஆகியவற்றால் கணிசமாக மாசுபடக்கூடாது.

கவனம்: இயக்க சூழல் மேலே குறிப்பிடப்பட்ட நிபந்தனைகளை மீறினால், பொருத்தமான நடவடிக்கைகளை எடுக்க உற்பத்தியாளரைக் கலந்தாலோசிக்கவும்.
