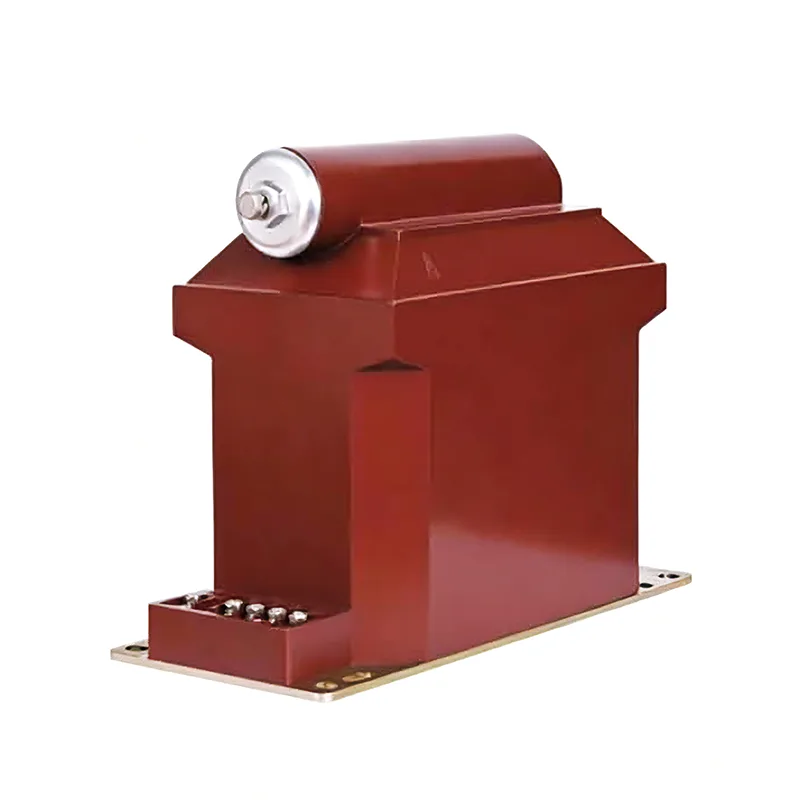

33 kV மின்னழுத்த மின்மாற்றி

யூபியன் நீடித்த 33 kV மின்னழுத்த மின்மாற்றியானது மின்னழுத்த அழுத்த விநியோகத்தை மேம்படுத்த முதன்மை மற்றும் இரண்டாம் நிலை சுருள்களுக்கு சிறப்பு முறுக்கு மற்றும் பாதுகாப்பு நுட்பங்களைப் பயன்படுத்துகிறது. அடுக்குகளுக்கு இடையே உயர் மின்கடத்தாவை வழங்க ஒவ்வொரு சுருளும் பாலியஸ்டர் படத்துடன் கவனமாக காப்பிடப்படுகிறது. முடிக்கப்பட்ட முறுக்கு அமைப்பு மற்றும் இரட்டை வளைய இரும்பு மையத்தை ஆதரவு சட்டத்தில் இணைக்கவும்.

தற்காப்பு நடவடிக்கைகள்

1. செயல்பாட்டுக்கு வருவதற்கு முன், 1.33 kV மின்னழுத்த மின்மாற்றி, விதிமுறைகளில் குறிப்பிடப்பட்ட உருப்படிகளின்படி சோதனை மற்றும் ஆய்வுக்கு உட்படுத்தப்பட வேண்டும். எடுத்துக்காட்டாக, துருவமுனைப்பு அளவீடு, இணைப்புக் குழு, இன்சுலேஷன் குலுக்கல், அணுக்கரு கட்ட வரிசை போன்றவை.

2. மின்னழுத்த மின்மாற்றியின் வயரிங் அதன் சரியான தன்மையை உறுதி செய்ய வேண்டும். முதன்மை முறுக்கு சோதனை செய்யப்பட்ட சுற்றுடன் இணையாக இணைக்கப்பட வேண்டும், மேலும் இரண்டாம் நிலை முறுக்கு இணைக்கப்பட்ட அளவீட்டு கருவி, ரிலே பாதுகாப்பு சாதனம் அல்லது தானியங்கி சாதனத்தின் மின்னழுத்த சுருளுடன் இணையாக இணைக்கப்பட வேண்டும். அதே நேரத்தில், துருவமுனைப்பின் சரியான தன்மைக்கு கவனம் செலுத்தப்பட வேண்டும்.

3. 33 kV மின்னழுத்த மின்மாற்றியின் இரண்டாம் பக்கத்துடன் இணைக்கப்பட்ட சுமையின் திறன் பொருத்தமானதாக இருக்க வேண்டும், மேலும் மின்னழுத்த மின்மாற்றியின் இரண்டாம் பக்கத்துடன் இணைக்கப்பட்ட சுமை அதன் மதிப்பிடப்பட்ட திறனை விட அதிகமாக இருக்கக்கூடாது, இல்லையெனில் அது மின்மாற்றியின் பிழையை அதிகரிக்கும் மற்றும் அளவீட்டு துல்லியத்தை அடைவதை கடினமாக்கும்.

4. 4.33 kV மின்னழுத்த மின்மாற்றியின் இரண்டாம் பக்கத்தில் குறுகிய சுற்றுகள் அனுமதிக்கப்படாது. மின்னழுத்த மின்மாற்றியின் உள்ளே சிறிய மின்மறுப்பு காரணமாக, இரண்டாம் நிலை மின்சுற்று குறுகியதாக இருந்தால், ஒரு பெரிய மின்னோட்டம் ஏற்படும், இது இரண்டாம் நிலை உபகரணங்களை சேதப்படுத்தும் மற்றும் தனிப்பட்ட பாதுகாப்பிற்கு கூட ஆபத்தை விளைவிக்கும். மின்னழுத்த மின்மாற்றிகள் இரண்டாம் பக்க குறுகிய சுற்றுகளால் ஏற்படும் சேதத்திலிருந்து தங்களைப் பாதுகாத்துக் கொள்ள இரண்டாம் பக்கத்தில் உருகிகளுடன் பொருத்தப்படலாம். முடிந்தால், மின்மாற்றியின் உயர் மின்னழுத்த முறுக்கு அல்லது ஈயக் கம்பிகளில் ஏற்படும் பிழைகள் காரணமாக முதன்மை அமைப்பின் பாதுகாப்பிற்கு ஆபத்தில் இருந்து உயர் மின்னழுத்த மின் கட்டத்தைப் பாதுகாக்க முதன்மை பக்கத்திலும் உருகிகள் நிறுவப்பட வேண்டும்.

5. அளவீட்டு கருவிகள் மற்றும் ரிலேகளுடன் தொடர்பு கொள்ளும்போது மக்களின் பாதுகாப்பை உறுதி செய்வதற்காக, மின்னழுத்த மின்மாற்றியின் இரண்டாம் நிலை முறுக்கு ஒரு அடிப்படை புள்ளியைக் கொண்டிருக்க வேண்டும். ஏனெனில் தரையிறங்கிய பிறகு, முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளுக்கு இடையில் உள்ள காப்பு சேதமடையும் போது, ​​அது உயர் மின்னழுத்தம் கருவிகள் மற்றும் ரிலேக்களில் தனிப்பட்ட பாதுகாப்பிற்கு ஆபத்தை ஏற்படுத்துவதைத் தடுக்கலாம்.

6. மின்னழுத்த மின்மாற்றியின் இரண்டாம் பக்கமானது குறுகிய சுற்றுடன் இருக்கக்கூடாது.

காப்பு மற்றும் பாதுகாப்பிற்காக, கூறு தானாகவே வெற்றிட அழுத்தம் ஹைட்ரோபோபிக் சைக்ளோஅலிஃபாடிக் எபோக்சி பிசினில் (HCEP) செலுத்தப்படுகிறது. HCEP பொருள் சிறந்த வில் பாதை, ஓசோன் மற்றும் புற ஊதா எதிர்ப்பைக் கொண்டுள்ளது, அதே நேரத்தில் உடல் வலிமையைப் பராமரிக்கிறது. HCEP இன் ஹைட்ரோபோபிக் மேற்பரப்பு பண்புகள் ஈரப்பதமான, ஈரமான அல்லது மாசுபட்ட சூழலில் அதன் மிகவும் நம்பகமான செயல்திறனை உறுதி செய்கிறது.

35KV விநியோக பாதைகள், நிலக்கரி சுரங்கங்கள், மின் உற்பத்தி நிலையங்கள், இரயில்வே மற்றும் தொழிற்சாலைகளுக்கு பயன்படுத்தலாம்.

33 kV மின்னழுத்த மின்மாற்றி IEC60044-2 உடன் கண்டிப்பாக இணங்குகிறது; IEC 61869-1, 3; ANSI/IEEE C57.13.

விண்ணப்பம்

இரயில்வே, நிலக்கரி சுரங்கங்கள், மின் மீட்டர், மின் உற்பத்தி நிலையம், மின் ஆற்றல் மீட்டர், மின் நிலையம், நடுத்தர மின்னழுத்த சுவிட்ச் கியர், எண்ணெய் மற்றும் எரிவாயு நிறுவனங்கள், மின் விநியோக பெட்டி, மின் விநியோக அமைப்பு, காற்று காப்பிடப்பட்ட அமைச்சரவை, வளைய நெட்வொர்க் கேபினட், அளவிடும் கருவி, மின்சாரப் பணியகம், நடுத்தர மின்னழுத்த மின் தர பகுப்பாய்வி;

அம்சம்

எடை: 50 கிலோ;

சேவை வாழ்க்கை: 30 ஆண்டுகள்;

பொருள்: எபோக்சி பிசின் (HCEP);

36 kV வரை மதிப்பிடப்பட்ட மின்னழுத்தம்;

துல்லிய நிலை: 0.2 0.5 6P 3P;

33KV 35KV 36KV உட்புற பயன்பாடு;

ஒற்றை துருவ மின்னழுத்த மின்மாற்றி வடிவமைப்பு;

கட்டுப்படுத்தப்பட்ட வெப்ப வெளியீடு (VA): 300VA/600VA;

நியாயமான அமைப்பு, உறுதியான அமைப்பு;

மதிப்பிடப்பட்ட மின்னழுத்த விகிதம்: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

மதிப்பிடப்பட்ட அடிப்படை காப்பு நிலை (BIL) 200 kV வரை;

சிறந்த குறுகிய சுற்று மற்றும் வெப்ப எதிர்ப்பு;
