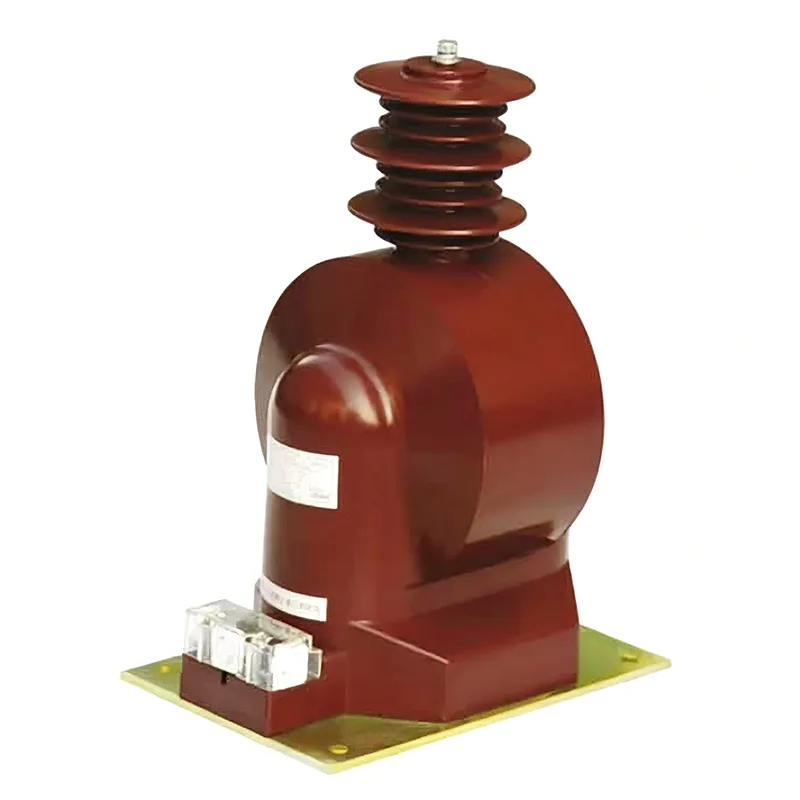

35 kV மின்னழுத்த மின்மாற்றி

உயர்தர 35 kV மின்னழுத்த மின்மாற்றிகளின் உற்பத்தியாளராக, Youbian எங்கள் தொழிற்சாலையிலிருந்து மின்னழுத்த மின்மாற்றிகளை வாங்குவதற்குத் தேர்வுசெய்யலாம். நாங்கள் பல வருட அனுபவம், முழுமையான உபகரணங்கள் மற்றும் உங்களுக்கான அனைத்து பிரச்சனைகளையும் தீர்க்கும் குழுவுடன் உற்பத்தியாளர்.

மின்னழுத்த மின்மாற்றிகளின் கட்டமைப்பு பண்புகள் என்ன?

1) எண்ணெய் மூழ்கிய மின்னழுத்த மின்மாற்றி

எண்ணெய் மூழ்கிய மின்னழுத்த மின்மாற்றிகள் ஒற்றை-நிலை மற்றும் தொடர் ஒற்றை-நிலை வகைகளாக பிரிக்கப்படுகின்றன. ஒற்றை-நிலை வகையை 220kV மற்றும் அதற்கும் குறைவான மின்னழுத்த நிலைகளுக்குப் பயன்படுத்தலாம், அதே சமயம் 66kV மற்றும் அதற்கு மேற்பட்ட அனைத்து மின்னழுத்த நிலைகளுக்கும் தொடர் வகையைப் பயன்படுத்தலாம். ஒற்றை-நிலை வகையின் முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகள் ஒரு பொதுவான இரும்பு மையத்தில் காயப்படுத்தப்படுகின்றன, இன்சுலேஷன் தரப்படுத்தப்படவில்லை, மேலும் ஆற்றல் மாற்றம் காந்த இணைப்பு மூலம் அடையப்படுகிறது. கேஸ்கேட் வகை பல முதன்மை முறுக்குகளைக் கொண்டுள்ளது, அதே எண்ணிக்கையிலான திருப்பங்கள் ஒரே இரும்பு மையத்தில் அரை எண்ணிக்கையிலான முறுக்குகளுடன் கூடியது, மேலிருந்து கீழாக அமைக்கப்பட்டு உயர் மின்னழுத்தத்திற்கும் தரைக்கும் இடையில் இணைக்கப்பட்டுள்ளது.

2) SF6 வாயு காப்பிடப்பட்ட மின்னழுத்த மின்மாற்றி

SF6 வாயு காப்பிடப்பட்ட மின்னழுத்த மின்மாற்றி ஒரு உறை, காப்பு ஸ்லீவ், இரும்பு கோர், முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகள் மற்றும் நிறுவல் பாகங்கள் ஆகியவற்றைக் கொண்டுள்ளது. முதன்மை முறுக்கு பொதுவாக பகோடா வடிவ அடுக்கு முறுக்குகளை ஏற்றுக்கொள்கிறது மற்றும் தரப்படுத்தப்பட்ட முறையில் காயப்படுத்தப்படுகிறது. இரண்டாம் நிலை முறுக்கு என்பது ஒரு அடுக்கு முறுக்கு ஆகும், இது இரும்பு மையத்திற்கு நெருக்கமாக காயப்படுத்தப்படுகிறது, இது பொதுவாக ஒற்றை-கட்ட இரட்டை நெடுவரிசை லேமினேட் இரும்பு மையமாகும். SF6 வாயு காப்பிடப்பட்ட மின்னழுத்த மின்மாற்றிகளை GIS உடன் பொருத்தலாம் அல்லது சுயாதீன SF6 வாயு இன்சுலேட்டட் மின்னழுத்த மின்மாற்றிகளாகப் பயன்படுத்தலாம்.

மின்னழுத்த மின்மாற்றிகளுக்கான வயரிங் முறைகள் என்ன?

1) வரியில் மின்னழுத்தம் அல்லது ஒத்திசைவு இல்லையா என்பதைத் தீர்மானிக்க, ஒற்றை கட்ட வயரிங் பொதுவாக உயர் தரை மின்னோட்ட அமைப்புகளில் பயன்படுத்தப்படுகிறது. எந்த கட்டத்தையும் இணைக்க முடியும், ஆனால் மற்றொரு அளவுகோல் பஸ் மின்னழுத்தத்தின் தொடர்புடைய கட்டத்தைப் பயன்படுத்துவதாகும்.

2) மின்னழுத்தத்தின் இரண்டு கட்டங்களுக்கிடையில் இணைக்கப்பட்ட ஒரு மின்னழுத்த மின்மாற்றி முக்கியமாக சிறிய மின்னோட்ட கிரவுண்டிங் அமைப்புகளில் வரி மின்னழுத்தத்தின் கீழ் உள்ளதா அல்லது ஒத்திசைவில் உள்ளதா என்பதை தீர்மானிக்கப் பயன்படுத்தப்படுகிறது, ஏனெனில் சிறிய கிரவுண்டிங் மின்னோட்ட அமைப்புகள் ஒற்றை-கட்ட தரையிறக்கத்தை அனுமதிக்கின்றன. தரை மின்னழுத்த மின்மாற்றிக்கு ஒரே ஒரு கட்டம் மட்டுமே பயன்படுத்தப்பட்டால், மின்னழுத்த மின்மாற்றி சரியாக தரையிறங்கும் கட்டத்தில் இருந்தால் மற்றும் அந்த கட்டத்தின் அளவிடப்பட்ட தரை மின்னழுத்தம் பூஜ்ஜியமாக இருந்தால், வரி மின்னழுத்தத்தின் கீழ் இல்லையா என்பதை சரிபார்க்க முடியாது. தவறாக மதிப்பிடப்பட்டால், அது ஒத்திசைவற்ற மூடுதலை ஏற்படுத்தலாம்

தற்போதைய மின்மாற்றிகளின் வயரிங்கில் பின்வருவனவற்றைக் குறிப்பிட வேண்டும்

1) 35 kV மின்னழுத்த மின்மாற்றியின் இரண்டாம் பக்கமானது பயன்பாட்டின் போது திறந்த சுற்றுடன் இருக்கக்கூடாது. பயன்பாட்டின் போது கருவிகள் அல்லது ரிலேக்களை பிரித்தெடுக்கும் போது, ​​இரண்டாம் பக்கமானது முன்கூட்டியே ஷார்ட் சர்க்யூட் செய்யப்பட வேண்டும். நிறுவலின் போது, ​​வயரிங் நம்பகமானதாக இருக்க வேண்டும் மற்றும் அது இரண்டாம் பக்கத்தில் உருகிகளை நிறுவ அனுமதிக்கப்படாது;

2) இரண்டாம் பக்கமானது ஒரு முனையை அடித்தளமாகக் கொண்டிருக்க வேண்டும். முதன்மை மற்றும் இரண்டாம் நிலைப் பக்கங்களில் காப்புச் சேதத்தைத் தடுக்கவும், உயர் மின்னழுத்தம் இரண்டாம் பக்கத்திற்குள் நுழைவதைத் தடுக்கவும், தனிப்பட்ட மற்றும் உபகரணங்களின் பாதுகாப்பிற்கு ஆபத்தை ஏற்படுத்துகிறது;

3) வயரிங் செய்யும் போது துருவமுனைப்புக்கு கவனம் செலுத்துங்கள். தற்போதைய மின்மாற்றியின் முதன்மை மற்றும் இரண்டாம் பக்கங்களில் உள்ள துருவமுனைப்பு முனையங்கள் கடிதங்களால் குறிக்கப்படுகின்றன.

4) முதன்மை பக்கமானது சுற்றுவட்டத்தில் தொடரில் இணைக்கப்பட்டுள்ளது, மற்றும் இரண்டாம் பக்க ரிலே அல்லது அளவிடும் கருவி தொடரில் இணைக்கப்பட்டுள்ளது.
